Rolety zewnętrzne elektryczne podłącza się do instalacji 230 V oraz sterownika, najczęściej przełącznika ściennego albo odbiornika radiowego. Praca wymaga odłączenia zasilania, rozpoznania funkcji żył i zastosowania sterownika z blokadą, która nie pozwala jednocześnie podać fazy na kierunki „góra” i „dół”. Jeśli nie masz doświadczenia przy instalacjach 230 V, zleć podłączenie elektrykowi.
Jak bezpiecznie przygotować się do pracy?
Przed otwarciem puszki lub dotknięciem przewodów wyłącz zabezpieczenie odpowiedzialne za obwód rolety. Nie wystarczy wyłączyć samego przełącznika. Sprawdź próbnikiem lub miernikiem, czy na przewodach rzeczywiście nie ma napięcia, a następnie zabezpiecz rozdzielnicę przed przypadkowym włączeniem przez inną osobę.
Przygotuj też miejsce połączeń. Przewody powinny być prowadzone w peszlu lub rurce instalacyjnej, a każde połączenie musi znajdować się w dostępnej puszce. Nie wolno łączyć żył luźno w ścianie ani przykrywać połączeń tynkiem.
Przy pracach przy napięciu sieciowym potrzebne są kwalifikacje elektryczne, często określane jako uprawnienia SEP. Ich brak i niepewność co do schematu są wystarczającym powodem, aby przerwać pracę i wezwać elektryka. Zasady bezpieczeństwa obejmują przede wszystkim:
- Wyłącz zasilanie obwodu w rozdzielnicy.
- Sprawdź brak napięcia próbnikiem lub miernikiem.
- Zabezpiecz wyłączone zabezpieczenie przed ponownym załączeniem.
- Nie pracuj przy wilgotnych przewodach ani uszkodzonej izolacji.
- Nie pomijaj przewodu ochronnego PE.
Jakie narzędzia są potrzebne?
Do przygotowania i wykonania połączeń potrzebujesz podstawowego wyposażenia instalacyjnego:
- Próbnika napięcia lub miernika.
- Ściągacza izolacji albo noża do przewodów.
- Śrubokrętów dopasowanych do zacisków sterownika.
- Złączek instalacyjnych dobranych do przewodów.
- Puszki instalacyjnej z miejscem na połączenia.
Dobór przekroju przewodu i zabezpieczenia obwodu powinien wynikać z projektu oraz instrukcji napędu. Nie przyjmuj jednego przekroju jako uniwersalnego dla każdej instalacji, szczególnie przy długiej trasie, kilku napędach albo wspólnym obwodzie.
Kolory przewodów i ich funkcje
W typowej instalacji stosuje się przewód 4- lub 5-żyłowy. Układ 5-żyłowy daje większą elastyczność przy sterowaniu lokalnym i późniejszej rozbudowie. Kolor izolacji jest wskazówką, ale przed podłączeniem trzeba porównać go ze schematem konkretnego silnika.
| Kolor żyły | Funkcja | Opis |
|---|---|---|
| Brązowy | Faza L | Doprowadza napięcie zasilające do sterownika lub napędu. |
| Niebieski | Neutralny N | Przewód roboczy obwodu, zwykle prowadzony bezpośrednio do silnika. |
| Żółto-zielony | Ochronny PE | Łączy zacisk ochronny instalacji z obudową silnika, jeśli napęd go wymaga. |
| Czarny lub biały | Sterowanie kierunkiem | Żyła odpowiedzialna za jeden z kierunków pracy, „góra” albo „dół”. |
Przewodu PE nie wolno używać jako żyły sterującej. Ochronny przewód żółto-zielony służy do ograniczenia ryzyka porażenia w razie uszkodzenia izolacji. W niektórych napędach przewody kierunkowe mają inne kolory niż czarny i biały, dlatego nadrzędne znaczenie ma schemat producenta.
W przypadku sterowania pilotem odbiornik radiowy może być zintegrowany z napędem albo zamontowany jako osobny moduł. Wtedy do silnika często prowadzi się tylko przewody wymagane przez dany napęd, bez klasycznego przełącznika ściennego. Nie oznacza to jednak, że można pominąć wymagane połączenie ochronne.
Jak podłączyć silnik rolety krok po kroku?
Przed rozpoczęciem sprawdź oznaczenia zacisków na silniku i sterowniku. Schematy poszczególnych producentów mogą się różnić, dlatego nie podłączaj żył wyłącznie na podstawie koloru.
Ostrzeżenie: jednoczesne podanie fazy na przewody „góra” i „dół” może doprowadzić do przeciążenia, a nawet uszkodzenia silnika. Użyj przełącznika roletowego lub modułu z blokadą mechaniczną albo elektroniczną.

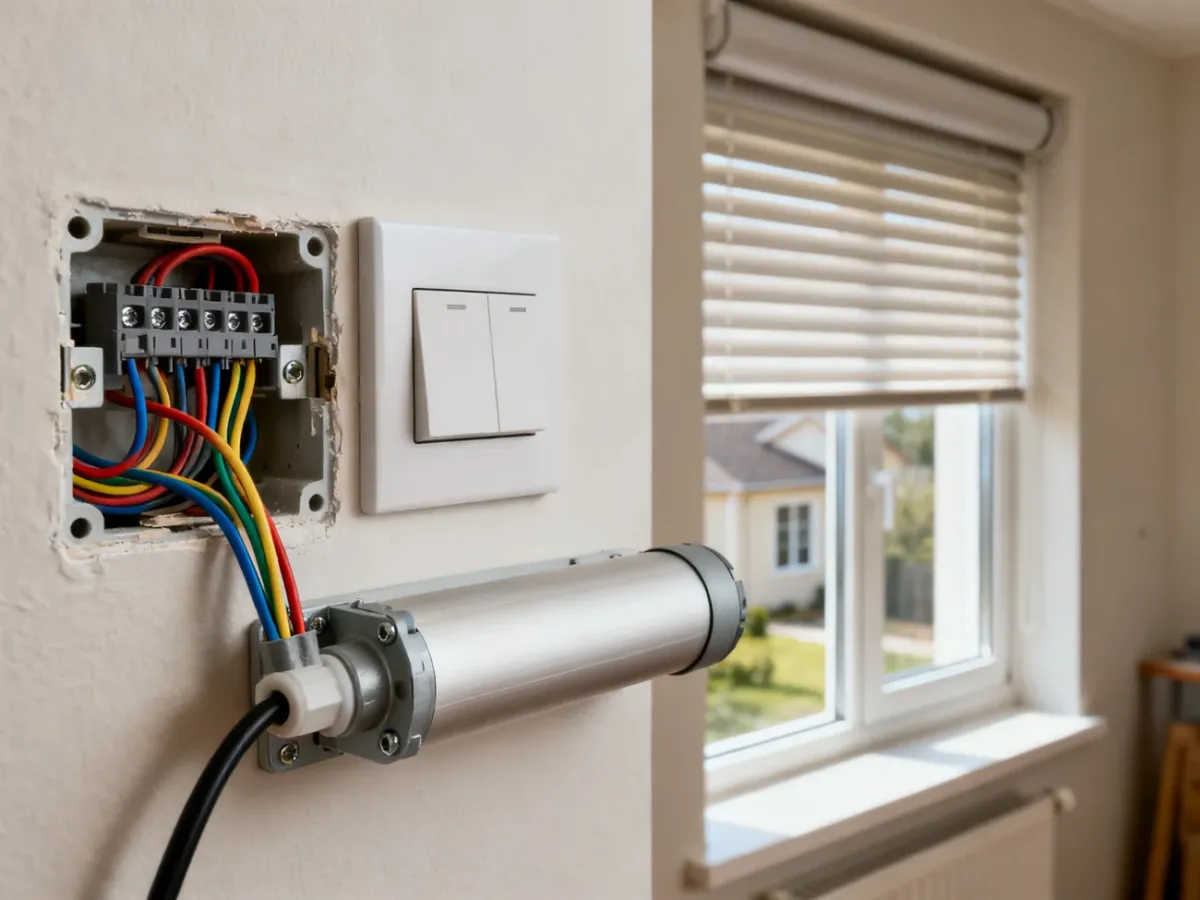

- Od rozdzielnicy poprowadź przewód do puszki sterownika, a następnie do miejsca wyprowadzenia przewodu silnika. Zabezpiecz trasę peszlem i pozostaw zapas przewodu przy napędzie.
- W puszce połącz przewód fazowy z zaciskiem wejściowym L sterownika. Nie podawaj fazy bezpośrednio na oba przewody kierunkowe.
- Podłącz przewód neutralny N zgodnie ze schematem. W typowym układzie biegnie on do silnika, a w niektórych sterownikach także do zacisku neutralnego modułu.
- Połącz przewód ochronny PE z odpowiednim zaciskiem silnika i instalacji. Jeśli dokumentacja napędu wskazuje inne rozwiązanie, zastosuj wyłącznie opis producenta.
- Podłącz przewody kierunkowe do zacisków „góra” i „dół” sterownika, a ich drugie końce do odpowiednich wejść silnika.
- Umieść wszystkie połączenia w puszce, zamocuj sterownik i sprawdź, czy żadna odizolowana żyła nie wystaje poza zacisk.
- Przed włączeniem zasilania porównaj całość z instrukcją napędu. Dopiero po zamknięciu puszki i usunięciu narzędzi można przywrócić zasilanie.
Jeżeli po pierwszym teście roleta porusza się w przeciwnym kierunku niż wskazuje przycisk, nie zmieniaj przewodów przypadkowo. Wyłącz zasilanie i sprawdź w instrukcji, czy producent przewidział zamianę przewodów kierunkowych, zmianę ustawienia sterownika albo procedurę programowania.
Jak sprawdzić działanie i ustawić krańcówki?
Po podłączeniu wykonaj test przy pełnej widoczności pancerza i prowadnic. Nie zatrzymuj rolety ręką ani nie wymuszaj ruchu, gdy silnik pracuje. Pozycje krańcowe ustawia się mechanicznie, przyciskami programującymi albo z poziomu sterownika, zależnie od modelu napędu.
Po zakończeniu prac sprawdź następujące punkty:
- Przycisk „góra” podnosi roletę, a „dół” ją opuszcza.
- Roleta zatrzymuje się w ustawionych górnej i dolnej pozycji krańcowej.
- Pancerz porusza się bez ocierania i nie wysuwa z prowadnic.
- Przełącznik nie pozwala uruchomić obu kierunków jednocześnie.
- Po kilku cyklach pracy silnik i połączenia nie wykazują niepokojących objawów.
Gdy krańcówki nie zapisują się albo roleta zatrzymuje się zbyt wcześnie, sprawdź instrukcję konkretnego napędu. Procedura różni się między silnikami. Przy braku doświadczenia z instalacjami 230 V lub problemach z działaniem zabezpieczeń skorzystaj z pomocy elektryka posiadającego odpowiednie kwalifikacje SEP.
