Okna montuje się na stabilnej, izolowanej termicznie podwalinie, a ramę dodatkowo mocuje mechanicznie do ościeża. Nie należy opierać jej bezpośrednio na surowym betonie ani pozostawiać wyłącznie na piance. Dobór rozwiązania zależy od rodzaju ściany, wielkości przeszklenia i standardu energetycznego budynku.
Dlaczego sposób osadzenia okna ma znaczenie?
Montaż okna nie polega tylko na ustawieniu ramy w otworze. Trzeba stworzyć trwałe połączenie z murem, które przeniesie ciężar konstrukcji, ograniczy odkształcenia i pozostanie szczelne mimo zmian temperatury oraz wilgotności. Inaczej montuje się niewielkie okno w ścianie murowanej, a inaczej duże przeszklenie tarasowe lub drzwi podnoszono-przesuwne.
Znaczenie ma także położenie okna względem warstw ściany. W ścianie jednowarstwowej rama zwykle znajduje się bliżej środka muru, w dwuwarstwowej często przy zewnętrznej krawędzi, a w trójwarstwowej może być zlokalizowana w płaszczyźnie ocieplenia. Ostateczne rozwiązanie powinno wynikać z projektu i systemu montażowego.
Na czym podeprzeć okno, aby uniknąć zimnego progu?

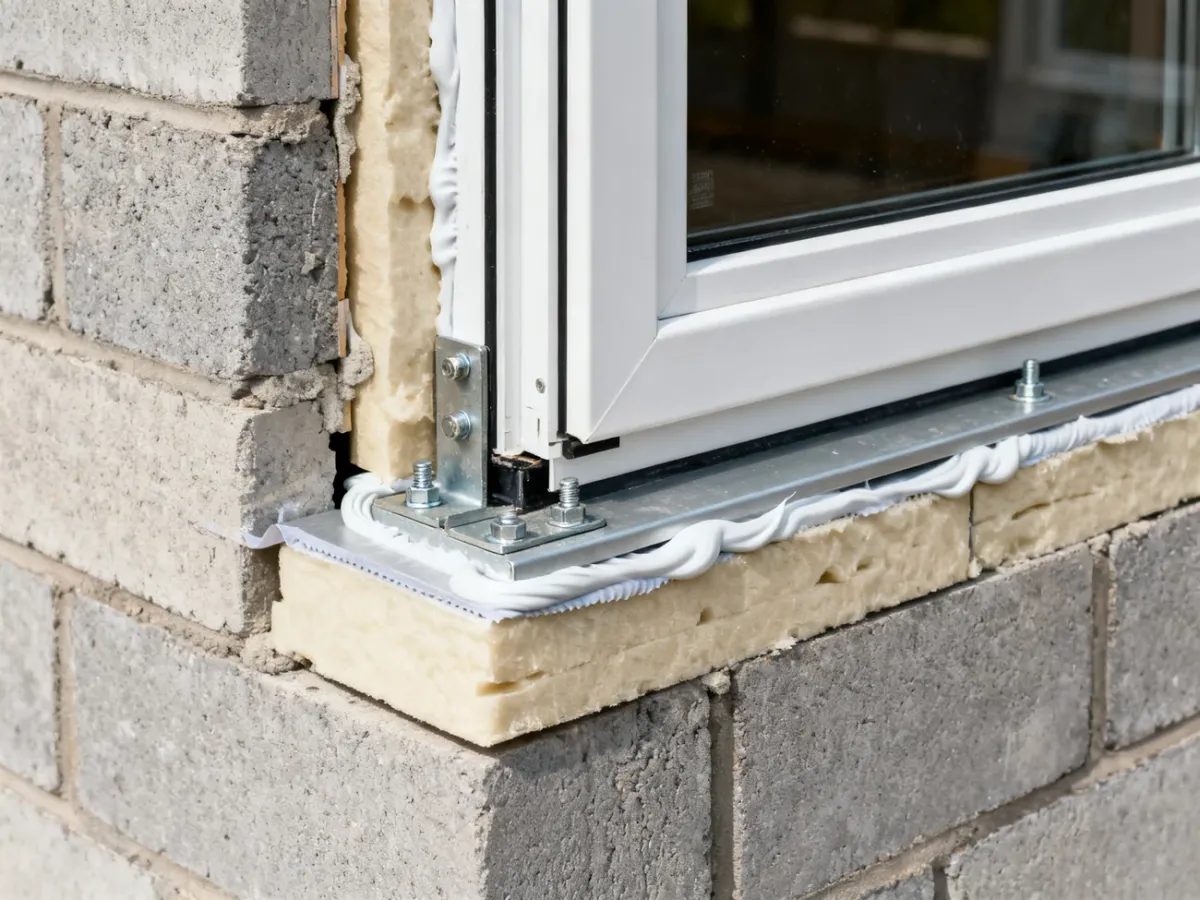

Pod dolną częścią ramy stosuje się podwalinę, nazywaną także ciepłym parapetem. Jest to element nośny i izolacyjny, który przenosi obciążenia na podłoże oraz ogranicza straty ciepła w strefie progu. Ma to szczególne znaczenie przy oknach balkonowych, tarasowych i dużych przeszkleniach.
Oparcie ramy bezpośrednio na betonie lub fundamencie może utworzyć tak zwany zimny próg. Beton ma znacznie gorsze właściwości izolacyjne niż materiały stosowane w podwalinach, dlatego w dolnej części złącza powstaje mostek termiczny. Skutkiem mogą być wychłodzenie strefy przy podłodze, kondensacja pary wodnej oraz pogorszenie szczelności połączenia.
Podwalina musi mieć nośność dobraną do masy okna i sposobu jego użytkowania. Przy dużych przeszkleniach nie wystarczy przypadkowy kawałek materiału izolacyjnego. Podparcie powinno być ciągłe lub rozmieszczone zgodnie z wytycznymi systemu, stabilne i odporne na ściskanie. Dotyczy to zwłaszcza konstrukcji HST, w których ciężar skrzydeł i obciążenia podczas przesuwania są znaczne.
Najczęściej stosuje się trzy rozwiązania:
| Materiał | Główne cechy | Zastosowanie | Uwagi |
|---|---|---|---|
| Purenit | Sztywny, lekki i odporny na wilgoć oraz wiele czynników chemicznych | Okna, drzwi balkonowe, progi i indywidualne podparcia | Zwykle droższy, ale daje szerokie możliwości obróbki i dopasowania |
| Klinaryt | Podwalina na bazie materiałów XPS lub EPS, dostępna w różnych wymiarach | Standardowe okna, duże przeszklenia, systemy PVC, aluminium i drewno | Może pomagać w niwelowaniu nierówności podłoża, także przy nietypowych wysokościach |
| Poszerzenia systemowe PVC | Przedłużenia ramy wykonywane z materiału dopasowanego do systemu okiennego | Podparcie okien balkonowych i tarasowych oraz przygotowanie miejsca pod parapet | Łatwe do zastosowania, lecz dostępne zwykle w ograniczonej liczbie wysokości |
Poszerzenie systemowe montuje się najczęściej już na etapie produkcji okna. Zapewnia ono podparcie na całej szerokości ramy, ale jego wysokość jest ograniczona ofertą konkretnego systemu. Podwalina z Purenitu lub Klinarytu daje większą swobodę przy wyrównywaniu różnic poziomów i dopasowaniu do planowanej posadzki.
Przy wyborze podwaliny sprawdź przede wszystkim:
- rodzaj i masę okna, szczególnie przy konstrukcjach HST i dużych witrynach
- nośność oraz odporność materiału na ściskanie
- wysokość warstw podłogi i poziom gotowej posadzki
- zgodność podwaliny z profilem, progiem i zaplanowanym sposobem uszczelnienia
Kotwy czy dyble – czym mocować ramę do ściany?
Podwalina odpowiada za podparcie dolnej części okna, ale nie zastępuje mocowania ramy do ościeża. Do tego celu stosuje się kotwy montażowe albo dyble, nazywane również śrubami ramowymi. Oba rozwiązania są mechanicznym mocowaniem, lecz pracują w inny sposób.
Kotwy montażowe są stalowymi łącznikami przykręcanymi do ramy, a następnie mocowanymi do ściany. Pozwalają zachować ciągłość profilu i są wygodne przy standardowych oknach oraz w sytuacjach, w których dostęp do bocznej powierzchni ramy jest ograniczony.
Dyble przechodzą przez ramę i kotwią ją bezpośrednio w murze. Zapewniają zwykle większą sztywność połączenia, dlatego częściej wykorzystuje się je przy ciężkich, dużych lub narażonych na większe obciążenia konstrukcjach. Wymagają jednak właściwego doboru długości, średnicy i sposobu zakotwienia do rodzaju ściany.
Wybór mocowania powinien uwzględniać następujące czynniki:
- Kotwy montażowe sprawdzają się przy wielu standardowych oknach i ułatwiają montaż w typowym ościeżu.
- Dyble są korzystne tam, gdzie potrzebna jest większa sztywność ramy i bezpośrednie przeniesienie obciążeń na mur.
- Rodzaj ściany decyduje o typie łącznika, głębokości zakotwienia i sposobie wiercenia.
- Okna antywłamaniowe wymagają mocowania zgodnego z wytycznymi producenta i wymaganiami konkretnej klasy odporności.
Nie należy wybierać łączników wyłącznie na podstawie ich ceny. Pustaki ceramiczne, beton komórkowy, cegła pełna i beton mają różną nośność, dlatego ten sam dybel nie będzie właściwy dla każdej ściany. W konstrukcjach objętych klasą odporności RC sposób montażu powinien odpowiadać dokumentacji systemu i wymaganiom normy dotyczącej danego wyrobu.
Jak działa montaż warstwowy?
Po mechanicznym ustabilizowaniu ramy szczelinę między oknem a murem wypełnia się materiałem izolacyjnym, najczęściej pianką poliuretanową. Sama pianka nie powinna jednak pozostawać odsłonięta. Jej właściwości pogarszają się pod wpływem wilgoci i promieniowania UV, dlatego nowoczesne złącze wykonuje się w układzie trzech warstw.
Od strony wewnętrznej stosuje się warstwę paroszczelną, w środku znajduje się izolacja, a od zewnątrz warstwa paroprzepuszczalna i odporna na warunki atmosferyczne. Taki układ ogranicza wnikanie wilgoci do pianki, a jednocześnie umożliwia odprowadzanie pary na zewnątrz. To właśnie montaż warstwowy, nazywany także ciepłym montażem.
Przed przyklejeniem taśm ościeże trzeba wyrównać, oczyścić z pyłu i luźnych fragmentów, a w razie potrzeby zagruntować. Taśmy muszą mieć ciągłe połączenie z ramą i przygotowanym podłożem. Pianka pełni funkcję izolacyjną, ale nie zastępuje podwaliny ani mocowania mechanicznego.
Na co uważać przy montażu?
Najpoważniejsze błędy dotyczą zwykle dolnej części okna i niewłaściwego przenoszenia obciążeń. Szczególnej kontroli wymagają duże przeszklenia, ponieważ ich ciężar może powodować osiadanie ramy, trudności z otwieraniem oraz rozszczelnienie połączenia.
- Nie opieraj ramy bezpośrednio na surowym betonie bez rozwiązania ograniczającego mostek termiczny.
- Nie traktuj pianki jako jedynego mocowania, ponieważ nie zapewnia stabilności konstrukcyjnej.
- Nie dobieraj kotew ani dybli bez uwzględnienia materiału ściany i ciężaru okna.
- Nie pomijaj poziomowania, prawidłowego podparcia i ochrony pianki przed wilgocią.
Najbezpieczniejszy układ to stabilna podwalina dopasowana do obciążenia, mechaniczne zakotwienie ramy oraz szczelne połączenie warstwowe. Tak przygotowane osadzenie ogranicza ryzyko zimnego progu, odkształceń i strat ciepła wokół okna.
